产品介绍

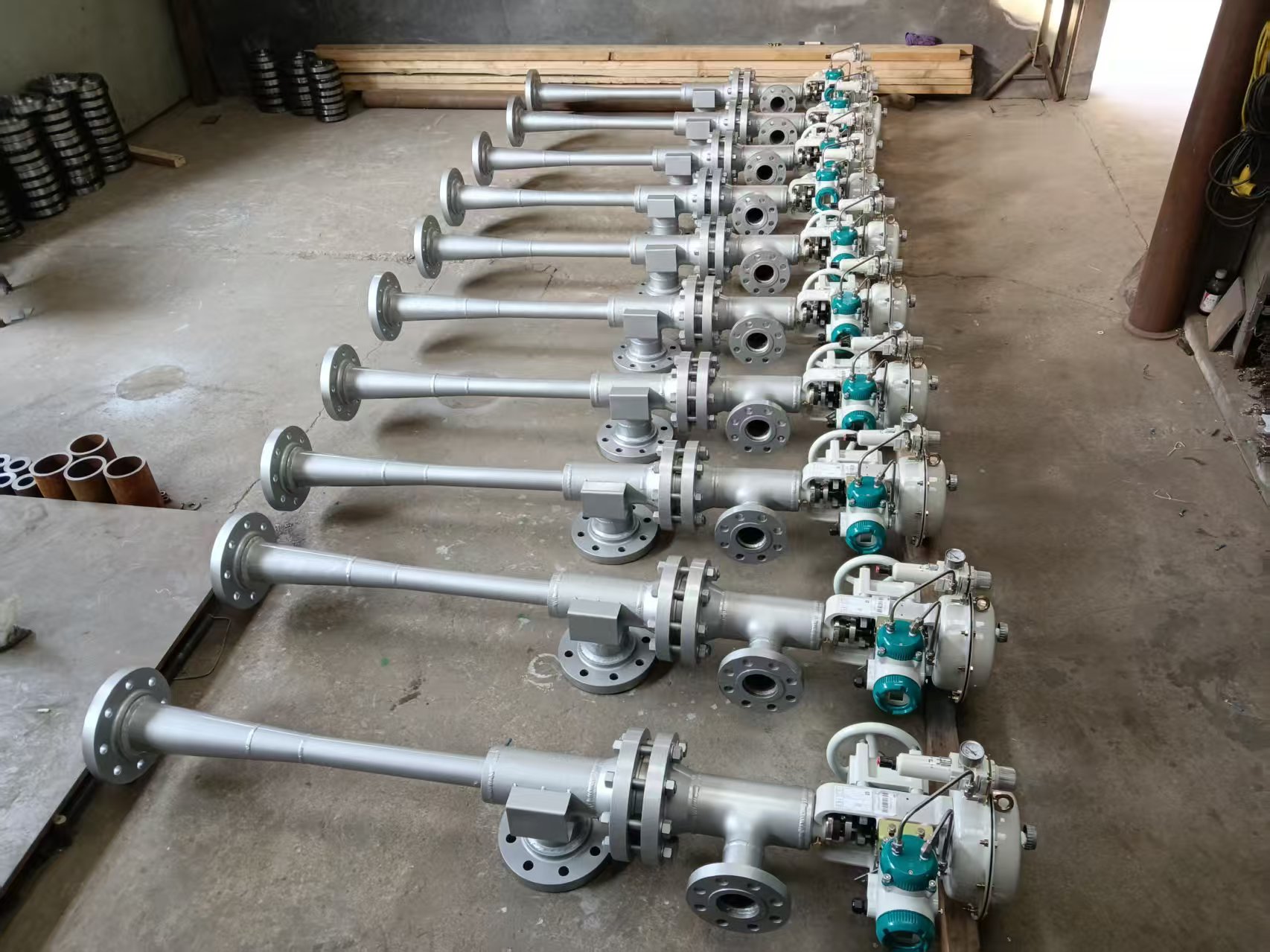

汽汽引射器（又称压力匹配器或蒸汽喷射热泵），主要用来提高低压蒸汽压力。如：提升供热蒸汽参数、回收高温凝结水的闪蒸汽等，从而达到显著的节能效果,广泛应用于电力、化工、纺织、食品、造纸、石油、热电等以蒸汽作为动力的工业领域中。

1、汽汽引射器的结构原理：

高低压两部分蒸汽分别流过喷嘴加速后进入混合室（喉部），在混合室内不同流速的两股蒸汽发生动量交换，而后进入出口的扩压管内，升压后到达出口，如此实现了高压带动低压升压的过程。

我公司经过二十多年不懈开发技术产品，现已升级至第七代。用户可根据具体的需求在我们的指导下选择最合适的产品，现将各代产品的结构特征分别介绍如下：

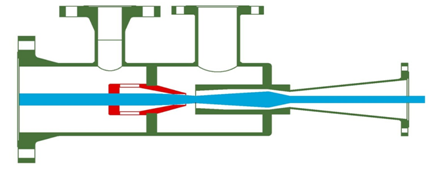

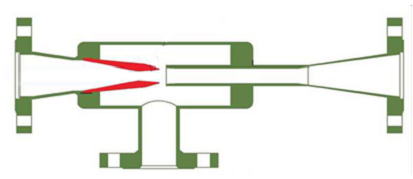

1.1 第一代不可调节型：共有三个口，高压进口、低压进口和混合器出口，适用于流量和参数稳定的条件。

1.2 第二代可调型：在喷嘴中部加调节芯，通过改变喷嘴喉部的面积改变出口流量。缺点：由于喷嘴出口混合室面积不能同时按比例变化，因而变工况适应范围很小（一般85%-100%）。

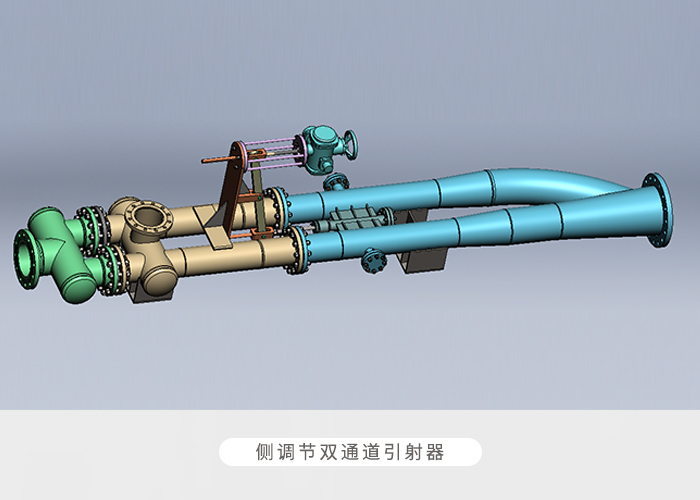

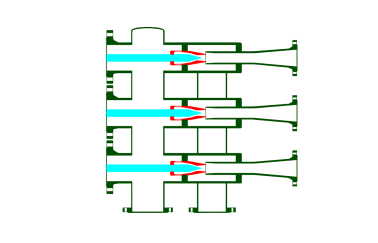

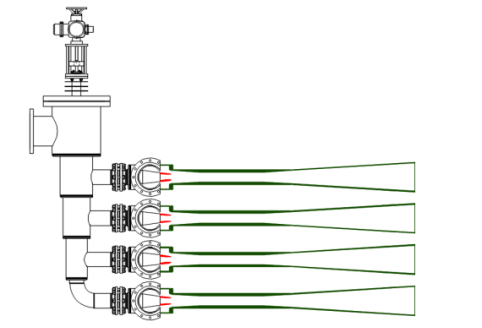

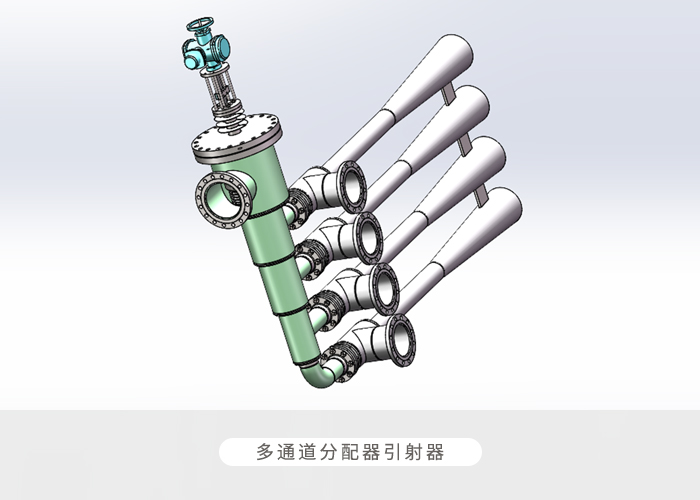

1.3 第三代多通道型（又称多喷嘴型）：为了使小负荷下有引射效果，将大设备分解成多个小设备，集装在一起，用一个执行器进行调节，通常分三段较多。我公司现推出的改进型并排多通道结构，通过专用的分配器分别控制和开启不同的通道。

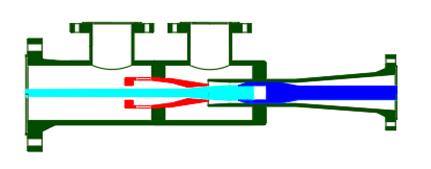

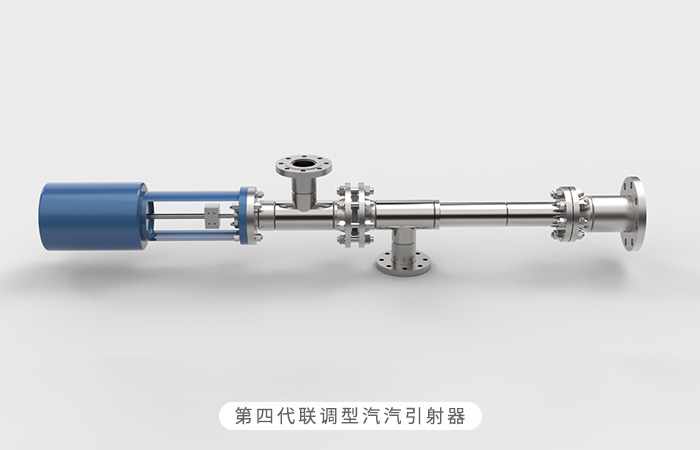

1.4 第四代联调型：在设备中心设置一条通长芯子，调节过程不仅使喷嘴喉部面积发生变化，而且喷嘴和混合面积也同时按比例变化，同时，混合室长度也相应改变。因几何比不变，并保持好的稳定状态，使负荷从小到大都能保证较高的引射系数，可简单理解为“无级变速”的方式。

第四代产品还具有占用空间更小，安装运行方便，故障率低等诸多优点！

1.5 第四代的意义在于实际小负荷下较高的引射比，但如果运行中三个口的压力变化较大，也会出现不引射现象，由此“全天候”的第五代引射器应运而生。三口压力变化幅度较大，引射效果依然很好。

其结构特点是将第四代的节流芯分解两段，一段调喷嘴，另一段调喉部面积，运行中，在线测取三个口的参数，不断跟踪进行设计计算，适时分别调整喷嘴和混合室的横截面积。

1.6第六代智调型引射器：在线测控，通过改变喷嘴开度，改变面积比，适应复杂的变工况，又通过改变通道开启数调节流量。

1.7第七代串级引射器：在高低压压差特别大的情况下，在技术上对引射器的性能提出了更高的要求，往往需要两级或三级引射才能实现理想的压升比和引射比。常规引射器进口的高压蒸汽经过喷嘴进入混合室时，必须将压力降低至低压口压力以下，产生高速汽流带动低压汽进入出口扩压管，然后减速升压。这个（降压-混合-升压）过程中产生了很大的流动损失。多级引射器从高压汽减压的份额和幅度两个方面入手，有效降低了损失，提升了引射能力。串级引射器根据压升比或者说面积比的不同分为两个模式：即内吸式和外吸式。

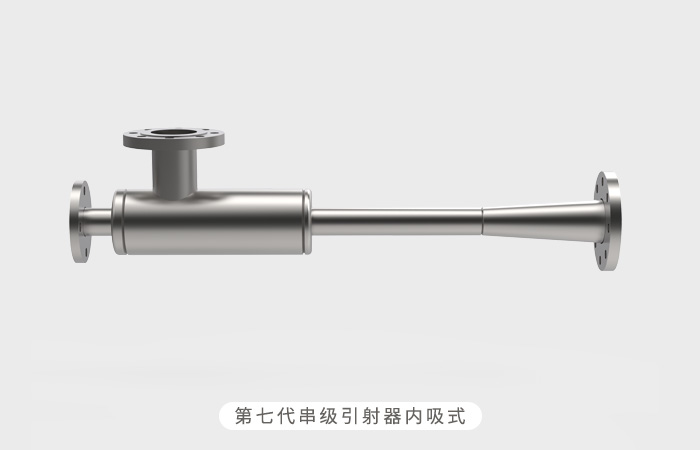

1.7.1内吸式：（ssjsti-）

在要求压升比很大的条件下，单级引射器实现不了。如果采用两台独立引射器接续升压，过程损失很大，有时候也无法实现所要求的压升比。这种条件下应当选用吸收式多级引射器（ssjsti型）。

压升比大意味着引射比小，即低压汽流量小。为了减少摩擦损失让低压汽经过引射器前端进入中心区域，而高压汽从外部进入引射器分两级对中心的低压汽进行引射，故称为内吸式。内吸式能够避免流道交错，简化结构。

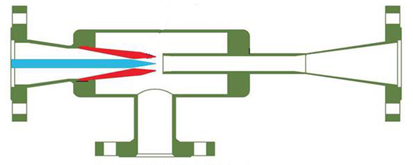

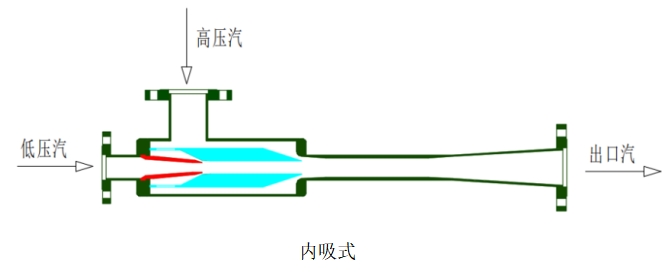

内吸式

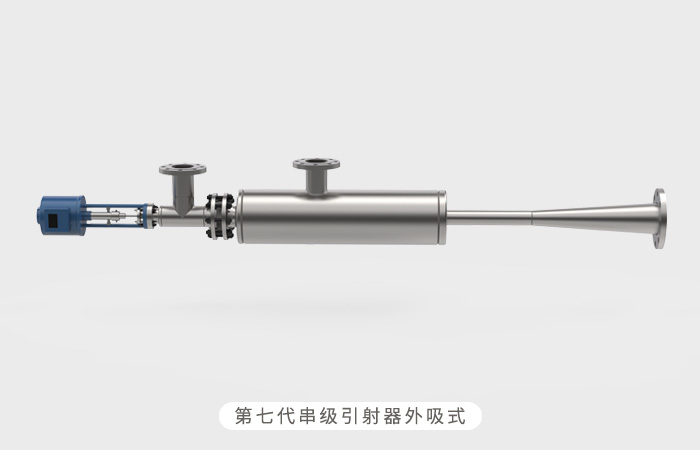

1.7.2外吸式：（ssjsto-）

在压升比很小，要求实现很大引射比的条件下，单级引射同样存在高压汽压降大、损失大的问题，关键问题还有混合室与喷嘴出口面积比过大，导致动量交换不充分。要解决好这两个问题，提出7G引射器的另一个模式：外吸循环型（ssjsto型）。

sto型设计思路是：首先用高压汽引射出口汽，降压放大流量，作为下一级的高压汽去引射低压汽，这样就有效地将高压汽工作压差降了下来，减小了损失，提升了综合引射能力。二级出口流量分为两部分，一部分回流循环，一部分输出，如图：

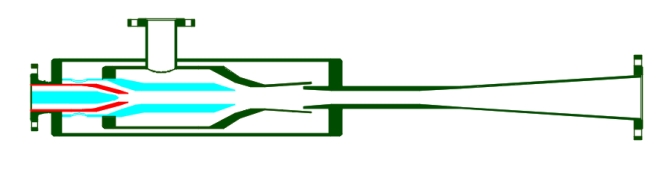

外吸式

调节方式：sto型入口和第二代一样，可以采用锥型调节芯进行调节，此调节方式的缺点是：负荷偏离设计值较大时，引射比明显下降，以至于不引射。

如果有必要，可以采用多通道调节方式，有两种：一种是分配器方式，只用一个执行器即可完成；另一种是多台独立设备，均配有执行器，采取接续调节的方式。

第七代（7G）引射器，又称大压差引射器，专为了高低压蒸汽压差大的情况所设计，旨在充分发挥高压汽做功能力，提升引射效果。

2、汽汽引射器的应用领域

2.1、电厂： 许多大中型企业有自备热电厂，由汽轮机的抽、背压供汽。但由于汽轮机设计的抽汽压力和背压压力是固定的，经常出现汽轮机供汽满足不了生产所需的情况，用汽汽引射器可将其升压到满足用户要求。

在热电灵活性改造中，用汽汽引射器实现热电解耦是既有效又节约投资的方案。

（详见：用引射配汽法实现大幅度热电解耦 - 青岛高远热能动力设备有限公司 https://www.hinew.com/redianjieou/472.html）

2.2、 乏汽及余热回收：利用较高压力的蒸汽引射较低压力的蒸汽如工业乏汽，获得中间某一压力的蒸汽，以达到“低品高用”或余热利用的目的。

2.3、 凝结水及闪蒸汽回收： 将生产工艺中蒸汽加热产生的凝结水的闪蒸汽回收，蒸汽升压，节能降耗。

2.4、在出口端加喷水减温装置，就形成一套带引射功能的减温减压器。

优势比较

1、汽汽引射器属我公司自主研发的专利产品，分为单通道汽汽引射器和多通道汽汽引射器，多通道汽汽引射器2013年获发明专利（专利号：ZL201110103107.5），大量实践证明，产品运行稳定，节能效果明显。

2、为了满足一机一设计的特点,产品设计实现了软件化。我公司自行编制的汽汽引射器计算软件是唯一的，并已获国家知识产权局颁发的“著作权登记证书”，计算过程采用的数值切割法实现了引射效率的最大化，克服了采用传统半经验公式只能得到模糊运算结果的弊端，同时运算设计时间大幅缩减，有利于实行多方案的比较。选型设计方案很短时间内即可报出。我公司自行编制了唯一的变工况仿真软件,它能够精确地模拟实际运行中参数之间的变化关系，对设备选型和运行有不可或缺的指导作用.

3、负荷量可调，可根据用户要求配置电动（或气动）调节装置实现自动调节，也可通过配备手轮实现手动调节。自动调节的原理是：引射器根据引射出口蒸汽压力的返回信号，来调节引射器调芯的行程，从而调整高压进汽的流量，使其满足输出蒸汽的压力、流量要求。

4、汽汽引射器关键部件独特的冷加工生产工艺使其制造成本大幅降低，因而投资性价比也相应大幅提升。先进的制造工艺保证了产品质量，降低了产品制造成本，例如大型椎度管的制造，采用非铸造、非切削的模轧工艺，保证了产品高强度、无焊缝、低重量的技术特征，使单通道容量大为提升。

5、汽汽引射器还可以增设减温减压功能。设计时将高压蒸汽喷嘴面积可调范围扩大，让高压蒸汽流量能够独立满足供汽量要求，并将减温功能组合进汽汽引射器，设备总长度缩短，给安装带来很大方便。因为汽汽引射器同时也涵盖减温减压器功能，自然也节省了大量投资。

6、多通道产品减小了长度，并排多通道布置由分配器控制开启通道数，更为可靠，同时避免了环形布置止回阀的尴尬，可以设置更多通道数，低压进口止回阀布置方便美观。

7、联调式汽汽引射器通过对喷嘴和喉部的同步调节，使两者面积比始终保持最佳值，从而保持引射系数基本不变，这一重大技术创新的成果引发大规模的产品更新换代，大多数用户已不再他选。

8、双调节引射器能满足复杂的变工况要求依然保持良好的引射性能。

9、智调型实现了“一个小芯子，做两个大事”的理想，在线测控，通过改变喷嘴开度，改变面积比，适应变工况，又通过改变通道开启数调节流量。

10、串级引射器有两个分型，一种能实现大压升要求下，较好的引射比，另一种能实现大引射比要求下合理的面积比、长径比和引射比。

性能参数

汽汽引射器是根据用户的参数要求，做针对性设计，即一机一设计的产品，这是因为蒸汽是可压缩流体，而汽汽引射器的两个蒸汽进口和一个出口的参数分别都有三个，即压力、温度、流量一共9个参数都会变化，而且其内部工作过程中有时还出现过冷工况和超临界（激波）问题。虽然我们能够设计生产喷嘴可调的汽汽引射器，但要做到系列化定型十分困难，再加上用户有时要求大幅度的变工况调节，使问题更加复杂化。

为了更好地满足用户要求，我们一般要求用户提供参数变化范围和最常用工况，这样设计出来的汽汽引射器，能够达到最好的节能效果。

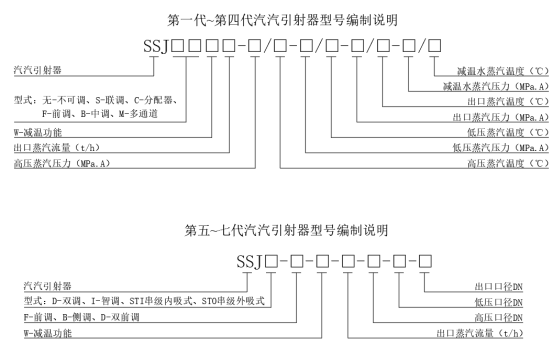

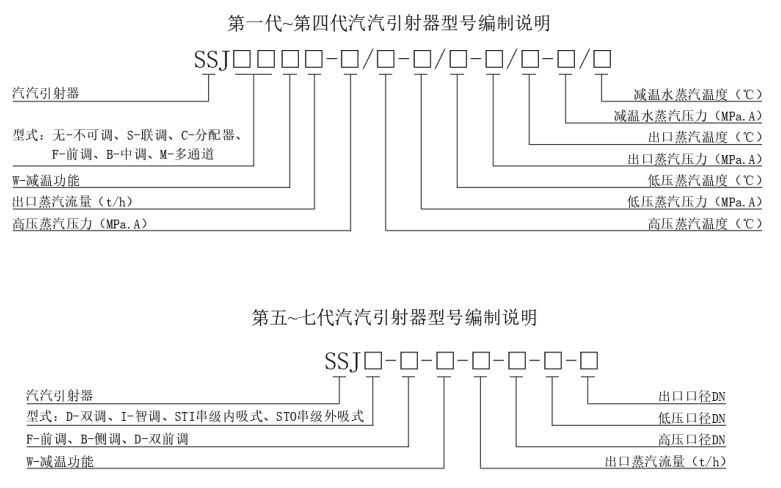

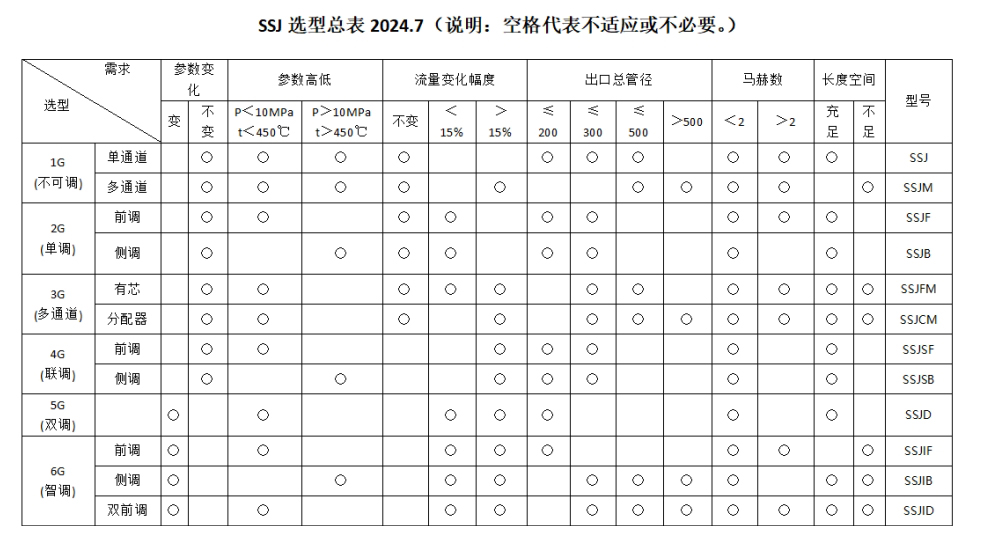

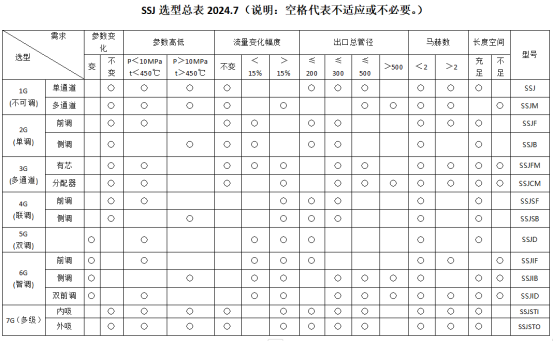

汽汽引射器选型表

汽汽引射器项目实例

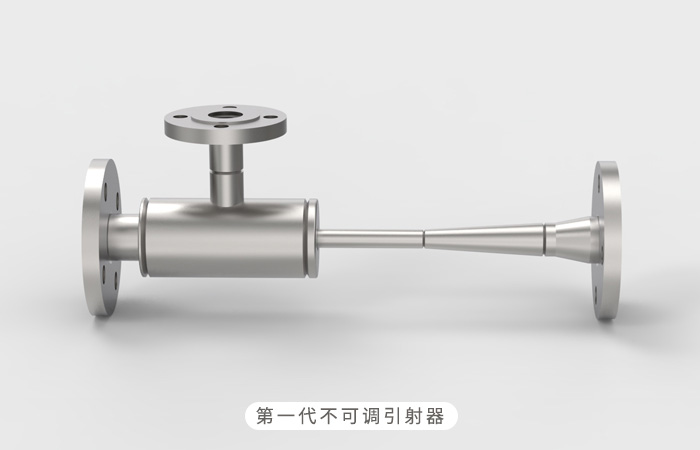

1、项目一参数（单通道不可调引射器+减温装置）

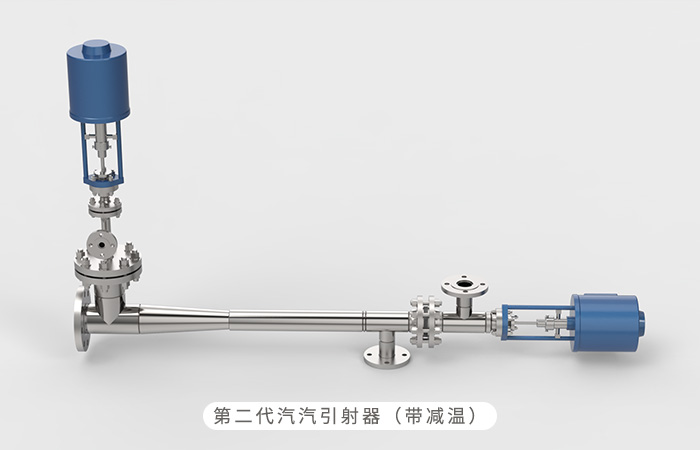

2、项目二参数：（第二代可调型引射器前调型）

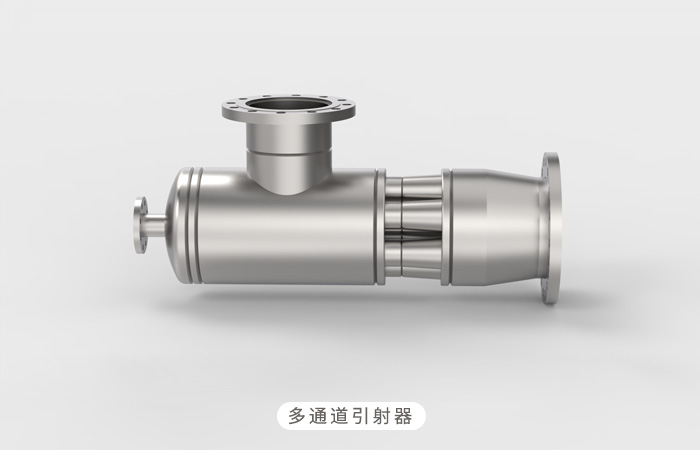

3、项目三参数：（第三代多通道引射器）

4、项目四参数：（第七代串级引射器）

1、汽汽引射器属我公司自主研发的专利产品，分为单通道汽汽引射器和多通道汽汽引射器，多通道汽汽引射器2013年获发明专利（专利号：ZL201110103107.5），大量实践证明，产品运行稳定，节能效果明显。

2、为了满足一机一设计的特点,产品设计实现了软件化。我公司自行编制的汽汽引射器计算软件是唯一的，并已获国家知识产权局颁发的“著作权登记证书”，计算过程采用的数值切割法实现了引射效率的最大化，克服了采用传统半经验公式只能得到模糊运算结果的弊端，同时运算设计时间大幅缩减，有利于实行多方案的比较。选型设计方案很短时间内即可报出。我公司自行编制了唯一的变工况仿真软件,它能够精确地模拟实际运行中参数之间的变化关系，对设备选型和运行有不可或缺的指导作用.

3、负荷量可调，可根据用户要求配置电动（或气动）调节装置实现自动调节，也可通过配备手轮实现手动调节。自动调节的原理是：引射器根据引射出口蒸汽压力的返回信号，来调节引射器调芯的行程，从而调整高压进汽的流量，使其满足输出蒸汽的压力、流量要求。

4、汽汽引射器关键部件独特的冷加工生产工艺使其制造成本大幅降低，因而投资性价比也相应大幅提升。先进的制造工艺保证了产品质量，降低了产品制造成本，例如大型椎度管的制造，采用非铸造、非切削的模轧工艺，保证了产品高强度、无焊缝、低重量的技术特征，使单通道容量大为提升。

5、汽汽引射器还可以增设减温减压功能。设计时将高压蒸汽喷嘴面积可调范围扩大，让高压蒸汽流量能够独立满足供汽量要求，并将减温功能组合进汽汽引射器，设备总长度缩短，给安装带来很大方便。因为汽汽引射器同时也涵盖减温减压器功能，自然也节省了大量投资。

6、多通道产品减小了长度，并排多通道布置由分配器控制开启通道数，更为可靠，同时避免了环形布置止回阀的尴尬，可以设置更多通道数，低压进口止回阀布置方便美观。

7、联调式汽汽引射器通过对喷嘴和喉部的同步调节，使两者面积比始终保持最佳值，从而保持引射系数基本不变，这一重大技术创新的成果引发大规模的产品更新换代，大多数用户已不再他选。

8、双调节引射器能满足复杂的变工况要求依然保持良好的引射性能。

9、智调型实现了“一个小芯子，做两个大事”的理想，在线测控，通过改变喷嘴开度，改变面积比，适应变工况，又通过改变通道开启数调节流量。

10、串级引射器有两个分型，一种能实现大压升要求下，较好的引射比，另一种能实现大引射比要求下合理的面积比、长径比和引射比。

汽汽引射器是根据用户的参数要求，做针对性设计，即一机一设计的产品，这是因为蒸汽是可压缩流体，而汽汽引射器的两个蒸汽进口和一个出口的参数分别都有三个，即压力、温度、流量一共9个参数都会变化，而且其内部工作过程中有时还出现过冷工况和超临界（激波）问题。虽然我们能够设计生产喷嘴可调的汽汽引射器，但要做到系列化定型十分困难，再加上用户有时要求大幅度的变工况调节，使问题更加复杂化。

为了更好地满足用户要求，我们一般要求用户提供参数变化范围和最常用工况，这样设计出来的汽汽引射器，能够达到最好的节能效果。

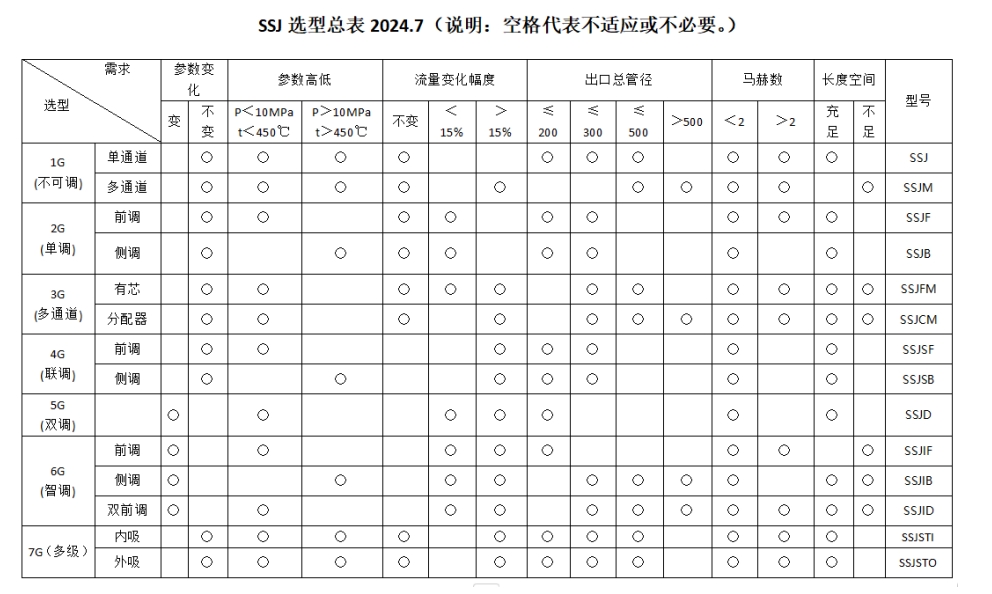

汽汽引射器选型表

汽汽引射器项目实例

1、项目一参数

2、项目二参数：

3、项目三参数：

4、项目四参数：

•

  鄂尔多斯内蒙古国电

•

  河南百川汽汽引射器

•

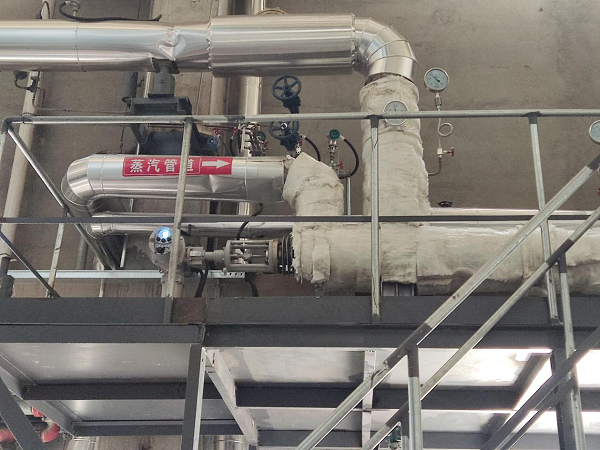

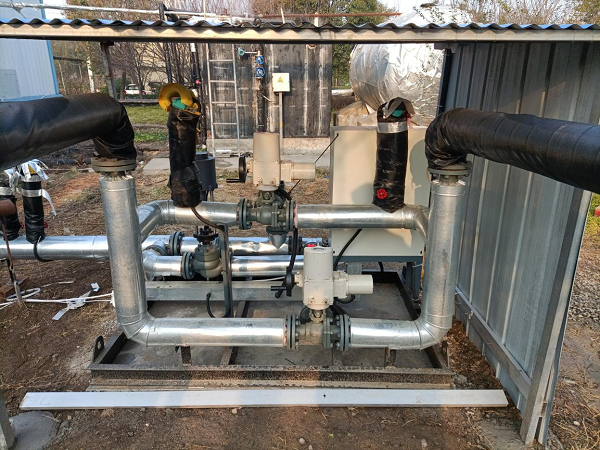

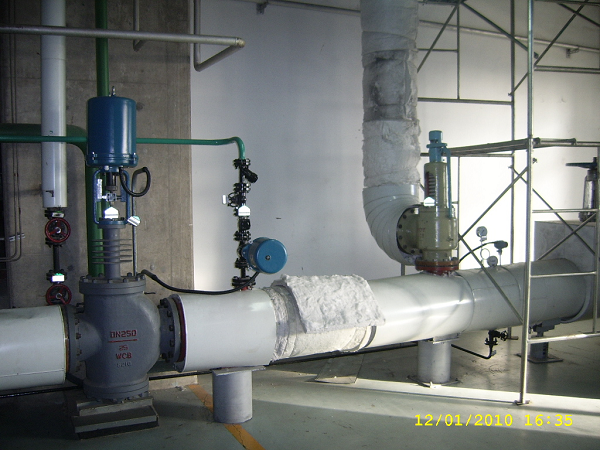

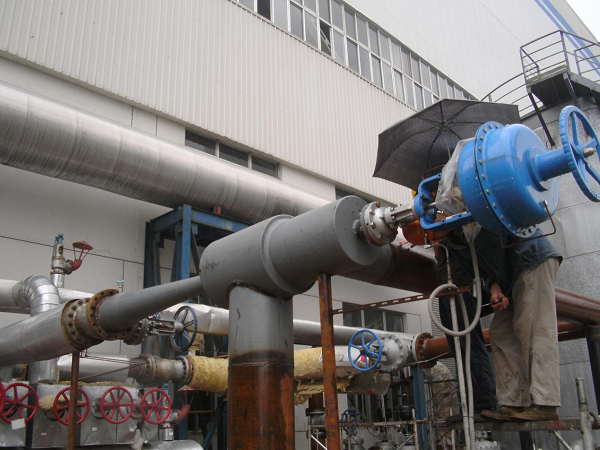

  菏泽汽汽引射器安装现场

•

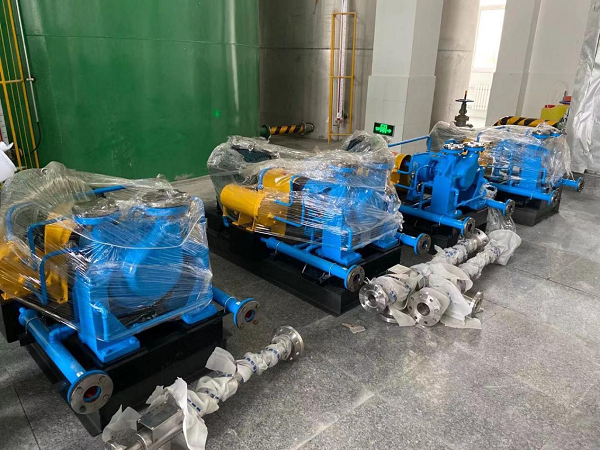

  莱阳鲁花花生油多台汽汽引射器机组

•

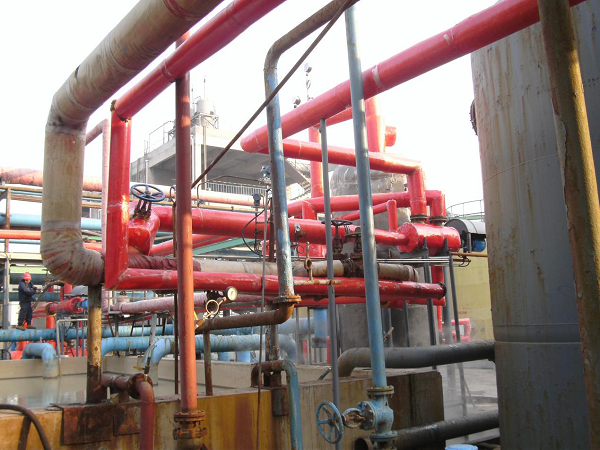

  平原纸业汽汽引射器设备现场

•

  潍坊润丰化工汽汽引射器现场
